RailOffice

RailOffice je kancelářský software GEOKOD Rail pro zpracování dat z měření železničního svršku – od naměřených dat z terénu až po podklady pro podbíjecí stroj, v jednom programu.

Program navazuje na terénní měření vozíky RailSURV (TrackMaster TM3000, GG-05 VBP a TrackMaster CFG) i na klasická geodetická data z totální stanice nebo GNSS přijímače. RailOffice spočítá skutečnou (as-built) polohu koleje, porovná ji s návrhem trati a připraví geodetické i strojní výstupy pro stavbu a údržbu.

Základem RailOffice jsou dlouholeté zkušenosti GEOKOD Rail s vývojem softwaru pro zpracování měřených dat kolejí – výpočetní postupy si ověřujeme na vlastních měřických zakázkách a program na základě reálného provozu průběžně rozvíjíme.

Použití

• Zpracování naměřených dat z terénu a výpočet skutečné (as-built) polohy koleje
• Import a správa návrhu (projektu) trati
• Porovnání naměřeného stavu s návrhem, tvorba přehledů a grafů odchylek
• Geodetické výpočty nad projekty koleje (normály, kolejnicové pásy, souřadnice bodů dle staničení)
• Výpočty vytyčovacích prvků a tětivové (chordové) protokoly
• Výpočet posunů a zdvihů koleje pro automatickou strojní podbíječku (ASP)
• Dávkové (batch) zpracování většího počtu měřených úseků najednou
• Správa a archivace projektů

Hlavní vlastnosti

• Zpracování dat z vlastních měřicích vozíků RailSURV i z totální stanice nebo GNSS přijímače – plná kontrola nad měřenými daty, data pořízená vozíkem RailSURV lze v RailOffice plnohodnotně postprocesně zpracovat
• Tři způsoby vstupu návrhu trati – ruční zadání, poloautomaticky z výkresu (DGN/DWG), nebo automaticky z LandXML

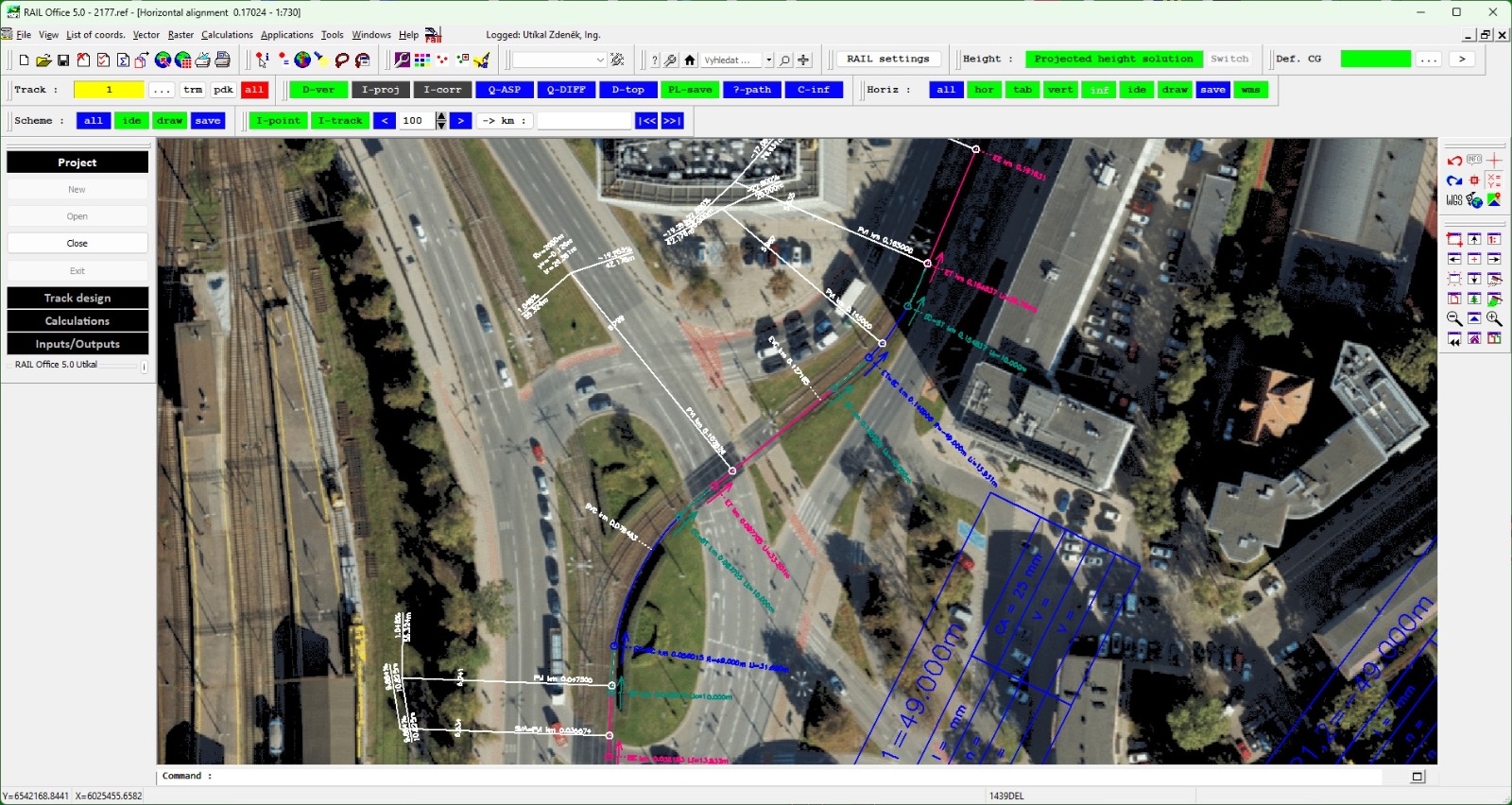

• Zobrazení podkladových výkresů ve formátech DGN, DWG, DXF a podpora WMS služeb pro mapové podklady
• Grafické i tabulkové zobrazení měřených a vypočítaných hodnot, uživatelsky definovatelné, s možností přenosu definičních šablon mezi uživateli
• Podpora datových formátů předních výrobců podbíjecích strojů – Plasser & Theurer (WinALC/DosALC), Matisa, Framafer, Harsco – výstup v klasické tabulkové formě i plnohodnotně graficky
• Export výsledků a grafů do CSV, Excelu, PDF a tiskových sestav
• Unikátní funkce pro dávkový výpočet vytyčovaných bodů na ose koleje podle definice, s definovatelným intervalem a výškovým i polohovým odsazením, včetně výpočtu hran nástupišť
• Software plně přizpůsobený geodetům – s projektem osy koleje si geodet spočítá vše potřebné sám, bez podpory projektanta
• Definice více kolejí a jejich přehledné zobrazení – lze definovat celou železniční stanici a snadno přepínat mezi jednotlivými kolejemi
• Kontrola vstupních dat – systém dokáže při importu nebo definici osy koleje odhalit chybná projekční data
• Vyvíjeno v České republice a EU
