TrackMaster CFG

Integrovaný systém pro měření geometrických parametrů a prostorové polohy koleje.

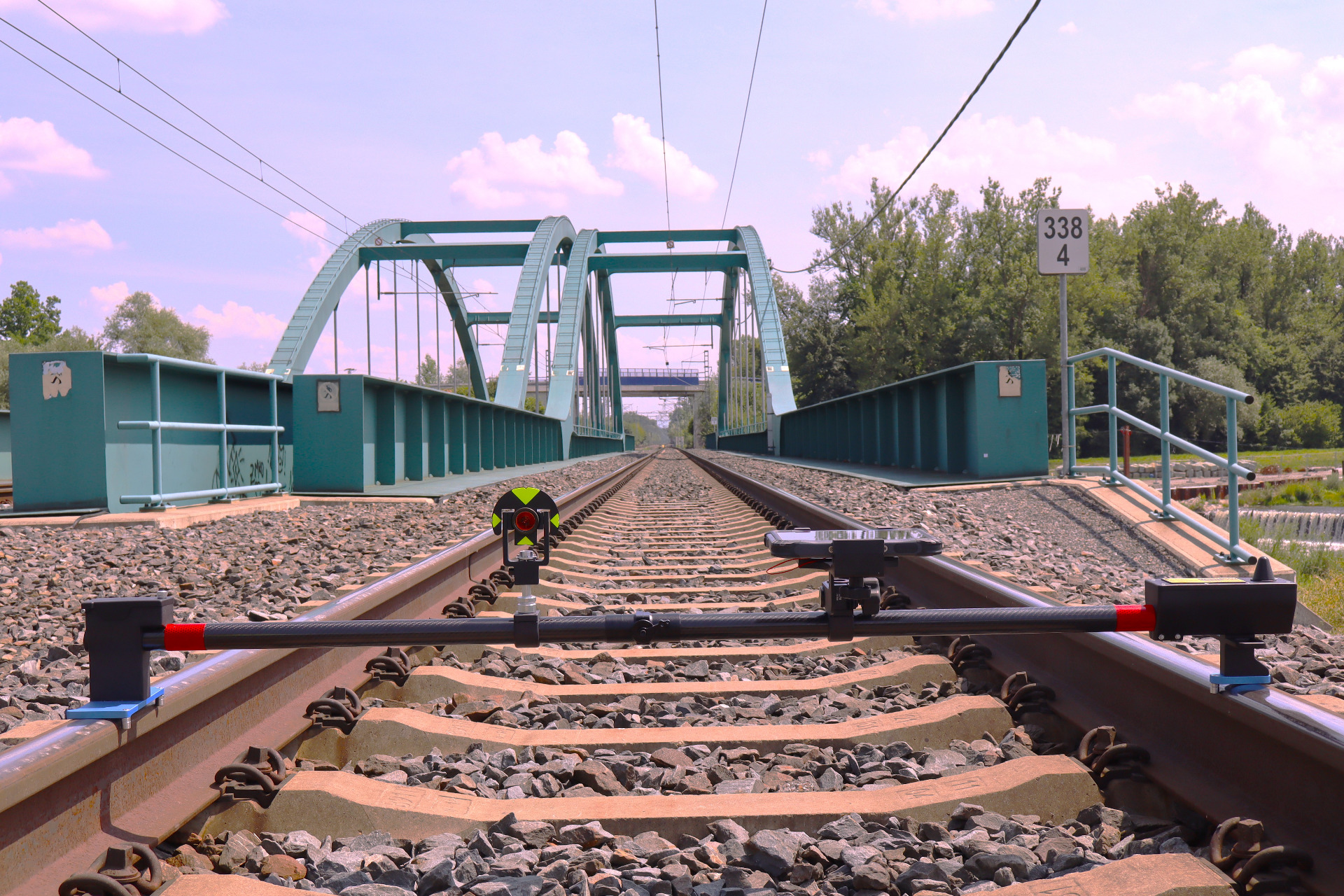

TrackMaster CFG je digitální kolejová rozchodka pro měření rozchodu a převýšení koleje a pro určování prostorové polohy koleje pomocí totální stanice nebo GNSS přijímače.

Rozchodka je ideálním řešením pro měření na pevné jízdní dráze, kde z důvodu zvolené konstrukce nelze použít měřicí vozík. Prostorovou polohu koleje, rozchod i převýšení zaznamená v jediném pracovním kroku. Hodí se také jako alternativa k měřicímu vozíku u projektů s malým postupem stavby a malým počtem měřených úseků.

I když je CFG primárně navržena pro geodetické aplikace, jde stále o traťovou rozchodku, kterou lze využít i pro běžné diagnostické práce, jako je měření rozchodu a převýšení, ve spolupráci s Android aplikací běžící na mobilním telefonu, která umožňuje zobrazení naměřených hodnot včetně jejich záznamu a exportu.

Použití

• Zaměřování stávajících železničních tratí (as-built)
• Montáž a kontrola koleje na pevné jízdní dráze
• Měření v úsecích, kde nelze použít měřicí vozík

Hlavní přednosti

• Záznam prostorové polohy koleje, rozchodu a převýšení v jediném pracovním kroku
• Určení polohy totální stanicí nebo GNSS přijímačem
• Bezdrátová komunikace (Bluetooth) s ovládací jednotkou
• Snadná a ergonomická manipulace díky nízké hmotnosti

Popis měřidla

• Lehká karbonová konstrukce
• Skládací konstrukce pro snadnou přepravu (volitelně i pevná)
• Jednoduchá obsluha a manipulace
• Vyměnitelná baterie
• LongRange Bluetooth modul pro komunikaci na vzdálenost až 300 m
• Možnost změny polohy odrazného hranolu uživatelem
• Provozní kalibrace měřidla uživatelem na místě přes webové rozhraní
• Možnost změny místa měření rozchodu uživatelem
• Dostupné pro všechny rozchody od 500 do 1800 mm
• Možnost umístění kontroléru na rozchodce
• Kompatibilní se systémy Leica Captivate a GEOKOD RailSURV
• Android aplikace pro záznam a zobrazení základních měřených veličin

Parametry měřidla

• Rozchod: −25 / +50 mm, opakovatelnost měření ±0,2 mm
• Převýšení: ±10° (260 mm / 1500 mm), opakovatelnost měření ±0,4 mm
• Rozměry: 1600 × 272 × 252 mm
• Hmotnost: 1,95 kg
• Výdrž baterie: 8 hodin
• Typ baterie: Leica GEB 212
• Pracovní teplota: −10 °C až +50 °C
