TrackMaster TM3000
Integrovaný systém pro měření geometrických parametrů a prostorové polohy koleje.

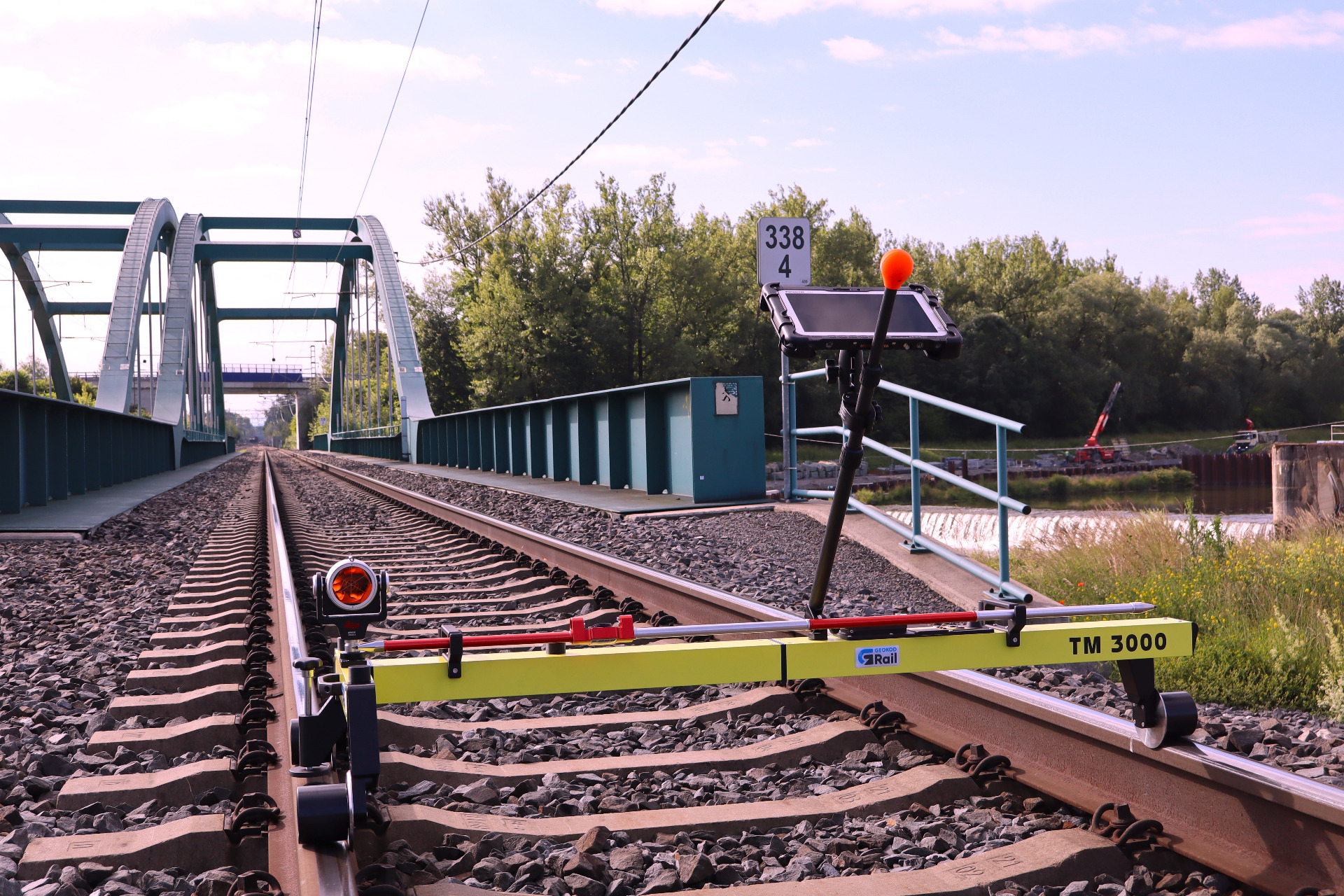

TrackMaster TM3000 je kolejový vozík pro měření rozchodu, převýšení koleje a ujeté vzdálenosti, pro měření prostorové polohy koleje pomocí totální stanice nebo GNSS přijímače a pro měření průjezdného profilu pomocí laserového dálkoměru.
TrackMaster TM3000 vznikl na základě dlouholetých zkušeností s vývojem a výrobou kolejového vozíku GG-05 VBP. Do jeho konstrukce jsme promítli naši představu o ideálním pracovním nástroji pro každodenní měřickou praxi na trati. Při vývoji jsme se zaměřili především na co nejnižší hmotnost – výsledná hmotnost vozíku je pouhých 12 kg – a na co nejjednodušší ovládání, proto je jeho montáž a demontáž řešena zcela bez použití nářadí. Zároveň jsme kladli velký důraz na odolnost celé konstrukce, aby vozík spolehlivě sloužil i při náročném každodenním nasazení v terénu.
Díky robustní hliníkové konstrukci a preciznímu mechanickému provedení dosahuje TrackMaster TM3000 vysoké přesnosti měření – jak při určování rozchodu a převýšení, tak při určování prostorové polohy koleje pomocí totální stanice nebo GNSS přijímače. Provozní kalibraci si uživatel může kdykoli provést sám přímo na místě prostřednictvím webového rozhraní, což zaručuje dlouhodobě stabilní a spolehlivé výsledky měření.
Použití
- Měření geometrických parametrů koleje – rozchodu, převýšení a ujeté vzdálenosti
- Měření a příprava dat pro automatickou strojní podbíječku (ASP)
- Vytyčování pevných jízdních drah
- Kontrola provedených prací po stavbě
- Mapování tratí
- Měření průjezdného profilu trati a kontrola polohy trakčního vedení
Hlavní přednosti
- Vysoká přesnost měření – opakovatelnost rozchodu ±0,2 mm, převýšení ±0,4 mm
- Lehká hliníková konstrukce (12 kg) pro snadnou přepravu i v malém automobilu
- Montáž a demontáž bez použití nástrojů
- Odolná bezúdržbová pojezdová kola vhodná i pro žlábkovou kolejnici
- Rozšiřitelnost na všechny rozchody od 750 do 1668 mm
- Kompatibilita se softwarem Leica Captivate a GEOKOD RailSURV
- Android aplikace pro záznam a zobrazení naměřených hodnot přímo v terénu
Popis vozíku
- Lehká hliníková konstrukce, hmotnost pouze 12 kg
- Montáž a demontáž bez použití nástrojů
- Snadná přeprava i v malém automobilu
- Jednoduchá ovladatelnost a manipulace
- Integrované osvětlení pro práci za snížené viditelnosti a ve tmě
- Odolná bezúdržbová pojezdová kola umožňující měření i ve žlábkové kolejnici nebo v místech, kde štěrk dosahuje ke kolejnici
- Průjezdná výška nad temenem kolejnice 150 mm
- Vyměnitelný akumulátor kompatibilní s totální stanicí Leica nebo Topcon
- LongRange Bluetooth modul pro komunikaci na vzdálenost až 300 m
- Možnost upevnění různých typů odrazných hranolů
- Provozní kalibrace měřidla uživatelem na místě přes webové rozhraní
- Rozšiřitelné na všechny rozchody od 750 do 1668 mm
- Kompatibilní se systémem Leica Captivate a GEOKOD RailSURV
- Android aplikace pro záznam a zobrazení základních měřených veličin
- Možnost umístění Leica Disto X6 pro měření průjezdného profilu trati a mapování okolních objektů
Parametry měřidla
| Parametr | Hodnota |
|---|---|
| Rozchod | -25 / +50 mm |
| Převýšení | ±10° (260 mm / 1500 mm) |
| Ujetá vzdálenost | bez omezení, rozlišení 1 mm |
| Rozměry | 1582 × 710 × 310 mm |
| Hmotnost | 12 kg |
| Výdrž baterie | 18 hodin |
| Typ baterie | Leica GEB 222 / Topcon BDC70 |
| Pracovní teplota | -10 °C / +50 °C |
Přesnost a výkonnost měření
| Parametr | Přesnost | Výkonnost / rozsah |
|---|---|---|
| Rozchod | opakovatelnost ±0,2 mm | rozsah -25/+50 mm |
| Převýšení | opakovatelnost ±0,4 mm | rozsah ±10° (260 mm/1500 mm) |
| Poloha koleje – bodové měření (Stop & Go) totální stanicí | ±1 mm | cca 800 m/h |
| Poloha koleje – kontinuální měření (tracking) totální stanicí | ±3 mm | cca 1000 m/h |
| Poloha koleje – měření pomocí GNSS přijímače (RTK) | přibližně 8 mm + 1 ppm horizontálně / 15 mm + 1 ppm vertikálně (typická přesnost RTK GNSS prijímačů) | cca 4000 m/h |
Uvedené hodnoty výkonnosti jsou orientační a v praxi se liší podle typu úlohy, traťových podmínek a zvolené metody měření.
